對夾式蝶閥D71X-10C DN125產品規格尺寸及選型樣冊

[ 2024-11-06 ]

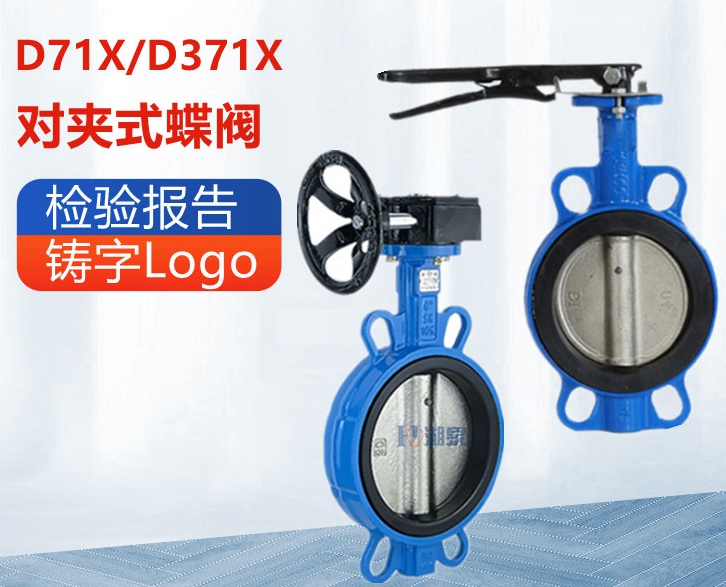

‌D71X-10C DN125對夾式蝶閥‌是一種手動軟密封中線蝶閥，適用于石油、化工、冶金、水電等領域。該蝶閥的蝶板安裝在管道的直徑方向，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°，旋轉到90°時閥門全開‌。

‌密封形式‌：采用軟密封結構，密封材料通常為橡膠或聚四氟乙烯。
‌適用溫度‌：適用于溫度≤120℃的環境。
‌材質‌：閥體材料可以是球墨鑄鐵、鑄鋼、碳鋼等，蝶板和閥桿材料可以是鑄鋼、不銹鋼等‌。

D71X-10C DN125對夾式蝶閥廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道上，用于調節流量和截流介質‌。具體價格根據訂貨量有所不同，不同的廠家價格也不一樣的。安裝時需確保閥門的旋轉角度在0°~90°之間，全開時為90°，全閉時為0°。維護時需定期檢查密封圈和閥桿的磨損情況，確保閥門在各種工況下都能正常工作‌。

型號		D71X-6	D71X-10	D71X-16Q
工作壓力（MPa）		0.6	1.0	1.6
適用溫度（℃）		-20～80
適用介質		水、油品、海水、蒸汽及各類有機溶劑
材料	閥體	灰鑄鐵		球墨鑄鐵
	閥板	灰鑄鐵		灰鑄鐵
	閥桿	不銹鋼		不銹鋼
	密封面	NBR、EPDM		氟橡膠
	填料	V形組合密封圈、柔性石墨

主要外形和連接尺寸

公稱通徑	L	0.6MPa		1.0MPa		1.6MPa		H	H1
公稱通徑	L	D1	Z-d	D1	Z-d	D1	Z-d	H	H1
D71X-6 D71X-10 D71X-16 D71X-16C D371X-6 D371X-10 D371X-16 D31X-16C D671X-6 D671X-10 D671X-16 D671X-16C D971X-6 D971X-10 D971X-16 D971X-16C
50	43	110	4-14	120	4-23	120	4-23	160	80
65	46	130	4-14	136	4-26.5	136	4-26.5	175	88
80	46	150	4-18	160	4-18	160	4-18	180	96
100	52	170	4-18	185	4-24.5	185	4-24.5	200	115
125	56	200	4-18	215	4-23	210	4-23	213	128
150	56	225	4-18	238	4-25	238	4-25	225	140
200	60	280	4-18	295	4-25	295	4-25	260	175
250	68	335	4-18	357	4-29	357	4-29	290	202
300	78	395	4-23	407	4-29	407	4-29	330	242
350	78	445	4-23	467	4-30	467	4-30	360	266
400	102	495	4-23	515	4-26	525	4-26	390	298
450	114	550	4-23	565	4-26	585	4-26	410	315
500	127	600	4-23	620	4-26	650	4-26	430	348
600	154	705	4-25	725	4-30	770	4-30	490	400
700	165	810	4-25	840	4-30	840	4-30	550	520
800	190	920	4-30	950	4-34	950	4-34	610	591
900	203	1020	4-27	1050	4-30	1050	4-30	680	660
1000	216	1120	4-30	1160	4-30	1170	4-30	730	670
1200	254	1340	4-45	1380	4-45	1390	4-45	835	780
1400	270	1560	4-45	1590	4-45	1590	4-45	960	895
1600	318	1760	4-52	1820	4-52	1820	4-52	1200	1020
