一、 產品概述

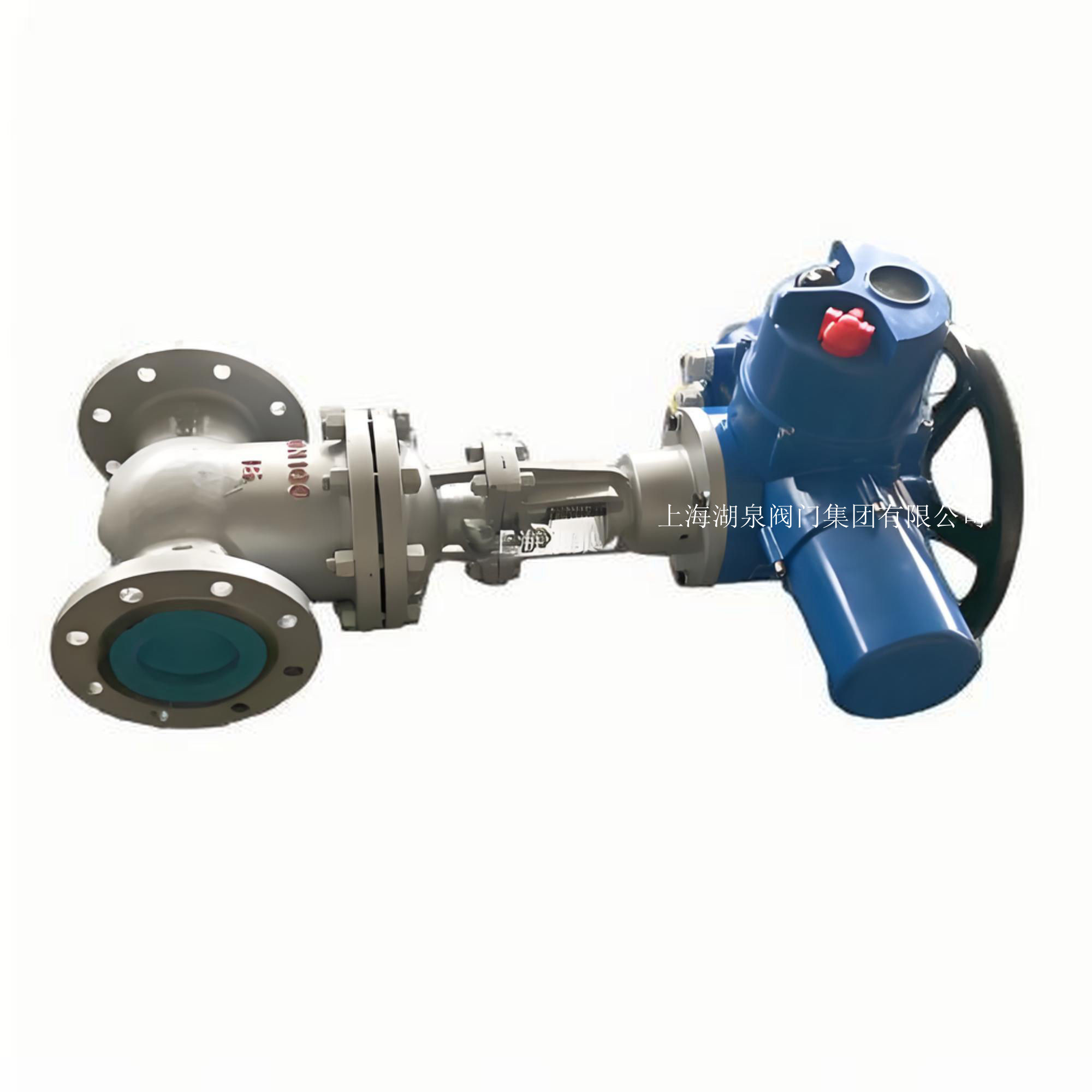

Z941H-25C DN200 硬密封電動法蘭閘閥是一款專為中高壓工況設計的工業管道切斷裝置。該閥門由多回轉式電動執行機構與鑄鋼法蘭閘閥本體組成，具備遠程控制、就地操作及智能調節功能。其核心特點在于采用硬密封結構，密封面堆焊司太立（Stellite）鈷基硬質合金，具有耐磨性、耐高溫性和抗擦傷性能，適用于石油、化工、電力、冶金等行業的復雜介質管路系統。

型號解析：

• ‌Z‌：閘閥
• ‌9‌：電動驅動
• ‌4‌：法蘭連接
• ‌1‌：明桿楔式單閘板
• ‌H‌：閥座密封面材質為Cr13系不銹鋼或硬質合金（硬密封）
• ‌25‌：公稱壓力 PN2.5 MPa (Class 150/25 bar)
• ‌C‌：閥體材質為碳鋼 (WCB)
• ‌DN200‌：公稱通徑 200mm

二、 主要技術參數

三、 產品結構與設計特點

1.硬密封設計

閥門密封副采用不同硬度的司太立鈷基硬質合金堆焊工藝。相比軟密封閘閥，硬密封結構在高溫、高壓及含有顆粒雜質的介質中表現更為優異，具有極強的抗沖刷能力和長壽命特性，有效防止密封面因高溫變形或介質腐蝕導致的泄漏。

2. 楔式彈性閘板結構

采用楔式單閘板設計，閘板具有微量彈性補償能力。在關閉狀態下，介質壓力輔助閘板緊貼閥座密封面，實現自緊密封，確保零泄漏。中大口徑（如DN200）配置推力軸承，顯著降低啟閉過程中的摩擦阻力，使操作更加輕便靈活。

3. 高性能電動執行機構

• ‌控制方式‌：支持開關型（全開/全關）和調節型（4-20mA信號控制）。
• ‌防護等級‌：標準 IP55，可選配 IP67 或 ExdⅡBT4 防爆等級，適應潮濕、易燃易爆環境。
• ‌智能功能‌：內置轉矩保護、行程控制、現場/遠程切換按鈕及開度指示器。支持 PLC 系統集成，可實現自動化流水線控制。
• ‌手電動切換‌：配備手動-電動切換機構，在斷電或緊急情況下可手動操作閥門，保障系統安全。

4. 優化的流道設計

閥門通道流暢，流阻系數小，全開時流體直通，幾乎無壓降，有利于節能降耗。閥桿經調質及表面氮化處理，具備優異的耐腐蝕性和抗擦傷性，延長了使用壽命。

四、 適用范圍與應用領域

適用行業

• ‌石油化工‌：原油輸送、煉化裝置、天然氣管道。
• ‌電力能源‌：火力發電廠的主蒸汽管道、給水系統、冷凝水系統。
• ‌水處理‌：城市供水、污水處理、水利樞紐工程。
• ‌其他領域‌：制藥、造紙、冶金、船舶制造等。

適用介質

主要適用于清潔或含少量顆粒的水、過熱蒸汽、飽和蒸汽、導熱油、重油、輕質油品等非強腐蝕性介質。對于硝酸、醋酸等強腐蝕性介質，建議選用不銹鋼（P/R型）材質版本。

五、 安裝與維護指南

1. 安裝注意事項

• ‌方向檢查‌：雖然閘閥通常雙向密封，但建議按照閥體箭頭指示方向安裝，以優化密封性能和減少沖蝕。
• ‌水平安裝‌：建議在水平管道上安裝，若垂直安裝需確保電動頭朝上，避免雨水積聚進入電機。
• ‌初始調試‌：‌關鍵步驟‌。初次通電前，必須手動將閥門開啟至約 50% 位置，再接通電源進行相序檢查和限位調整，以防電機反轉導致閥門損壞或卡死。
• ‌法蘭連接‌：確保配對法蘭平行且同心，使用合適的墊片，均勻緊固螺栓，避免偏載導致密封失效。

2. 日常維護

• ‌定期檢查‌：檢查電動執行器的電氣接線是否松動，潤滑傳動部件（如閥桿螺紋、齒輪箱）。
• ‌填料維護‌：若發現閥桿處有輕微泄漏，可適當壓緊填料壓蓋；若泄漏嚴重，需停機更換柔性石墨填料。
• ‌清潔保養‌：保持閥門外部清潔，特別是電動頭的散熱片和手動輪，防止灰塵堆積影響散熱和操作。
• ‌長期停用‌：若閥門長期處于半開狀態，建議定期全開全關一次，以防止密封面結垢或卡澀。

六、 選型建議

• ‌介質特性‌：確認介質是否為高溫蒸汽或油品，若是強酸強堿，需升級為不銹鋼材質。
• ‌溫度要求‌：碳鋼 WCB 最高適用溫度為 425℃，若超過此溫度，需選用鉻鉬鋼（I型）材質。
• ‌控制需求‌：明確是需要簡單的開關控制（ON/OFF），還是需要精確流量調節（Modulating）。調節型需選配帶反饋信號的電動執行器。
• ‌環境要求‌：若安裝在戶外或危險區域，需選擇相應防護等級（IP67）或防爆型（Ex d IIB T4）執行器。
